Installations de Biogaz


Quelques éléments téchniques

fosse d'hygénisation
Fosse d'hygénisation
Fosse d’hygénisation : des prétraitements sont appliqués aux déchets de restauration ou d’abattoir pour éliminer les agents pathogènes
Les vis sans fin dans les trémies servent à transporter les déchets dans les cuves.
Plusieurs techniques d’introduction des déchets solides sont possibles :
  • Piston
  • Melange aux déchets liquides puis pompage
vis sans fin
Vis sans fin

Installations Infiniement Mélangé (Completely Stirred Tank Reactor)

tuyaux de biogaz
Tuyaux de biogaz
digesteur avec double membrane
Digesteur

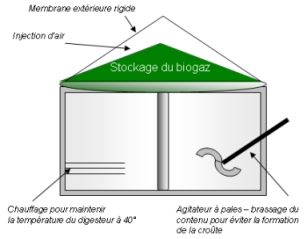

schema digesteur
Schéma digesteur
agitateur
Agitateur

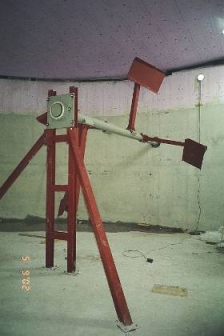

agitateur a pales
Agitateur à pales
Le digesteur est une cuve en acier ou en béton qui peut être enterrée ou non. Elle est close hermétiquement, chauffée à 40 degrés pour que la digestion anaérobie se fasse en conditions optimales.

La technique la plus utilisée est celle nommée
« infiniment mélangé »

Le mélange à l’intérieur de la cuve est maintenu
homogène grâce à un brassage qui a plusieurs fonctions : éviter la formation de la croûte en surface éviter la sédimentation des matières, faciliter le dégazage.

En plus du digesteur il peut y avoir un cuve de maturation qui permet de récupérer de stabiliser le procès de digestion et de récupérer environ 10% de biogaz supplémentaire.

Installations Completely Stirred 2

agitateur à pales
Agitateurs à pales
Teneur en matière sèche : 15%
installation methanisation
